Getting Started Hafven CNC

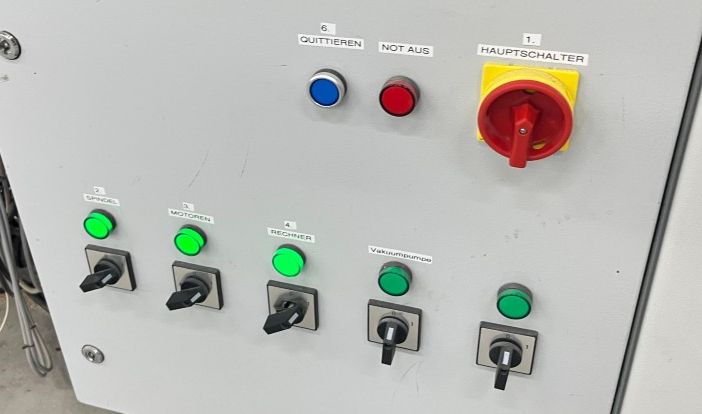

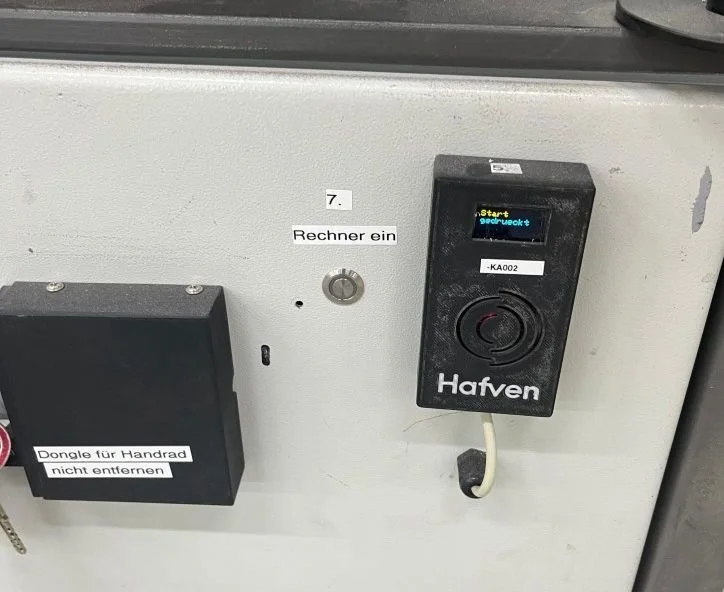

1. Alles anschalten nach der Reihenfolge Beschriftung (Reminder: Karte besorgen [Schritt 5])

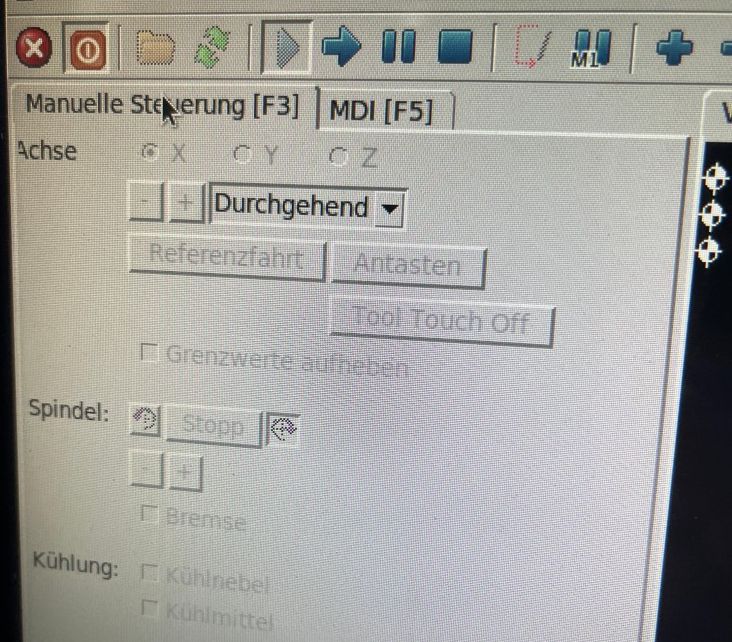

2. Rechner starten und in LinuxCNC Referenzfahrt durchführen

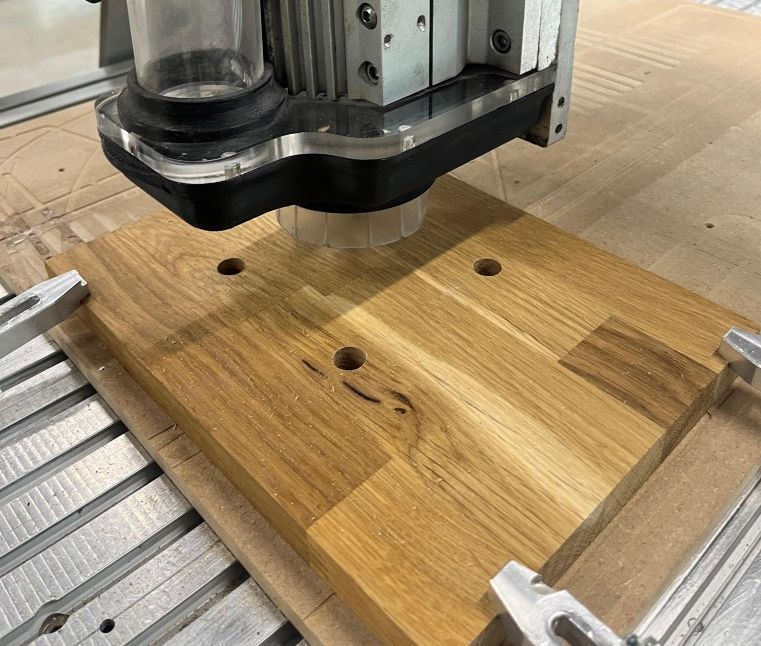

3. Opferplatte auflegen und Werkstück einspannen

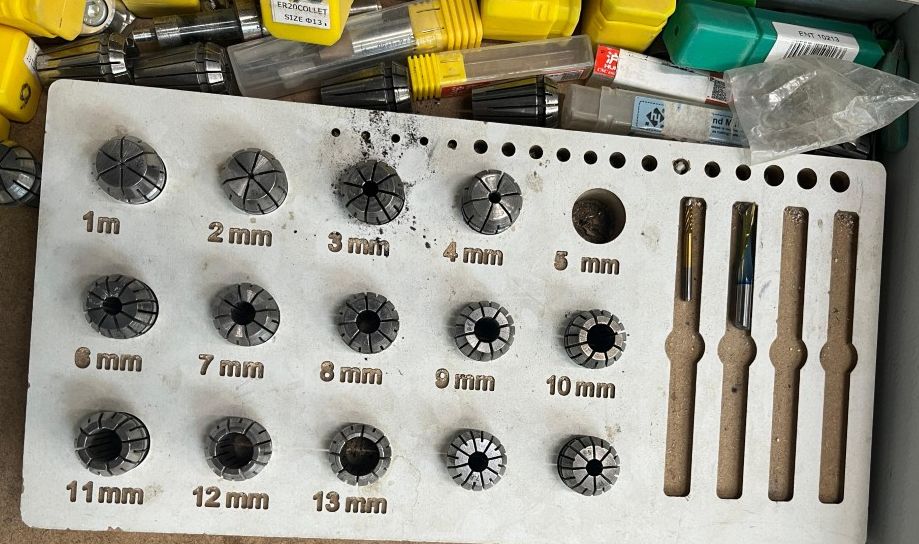

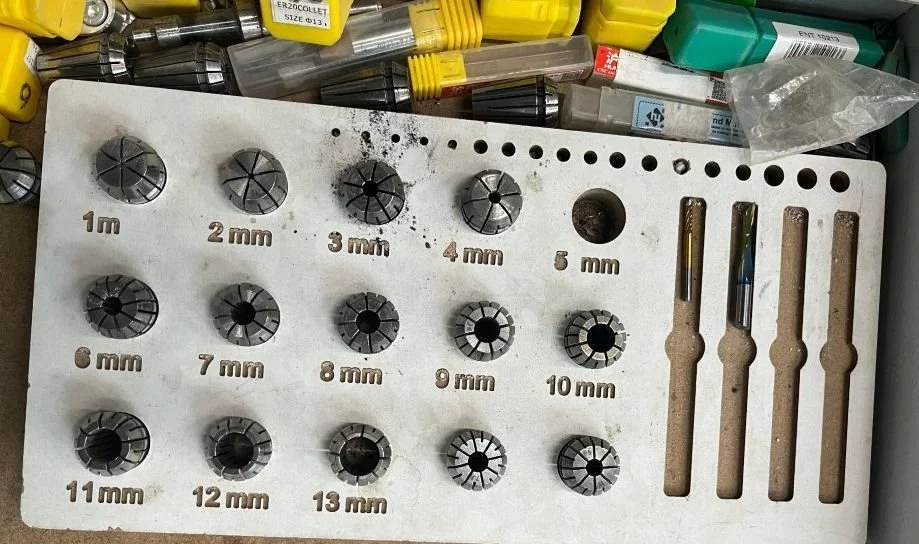

4. Tastplatte auflegen und Messwerkzeug einspannen (Werkzeug 99)

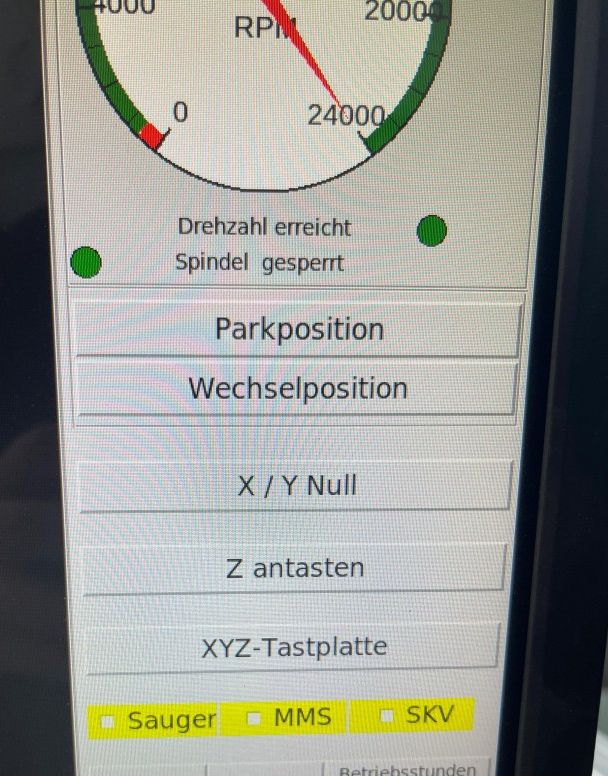

5. Programm XYZ Tastplatte laufen lassen



6. NGC Datei laden (auf M6 T1 achten und Anleitung folgen)

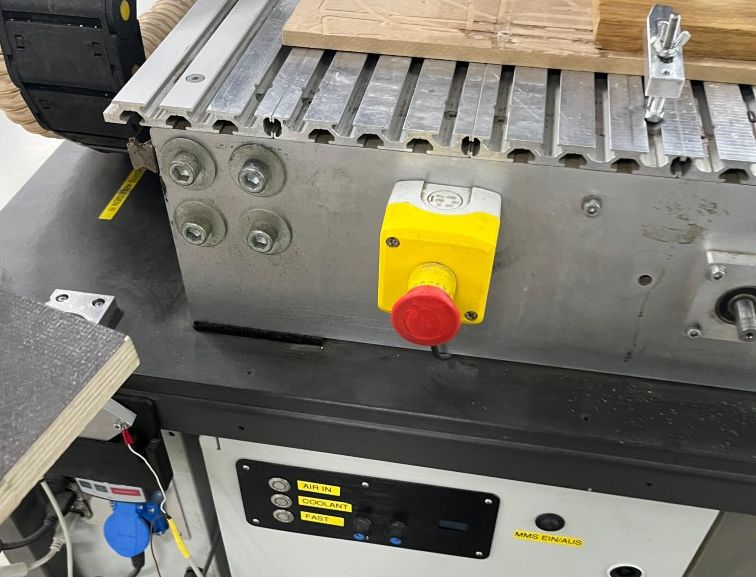

7. Notaus im Blick behalten :D



EstlCAM

Link: https://www.estlcam.de/

Hinweise:

• Spindel (U/min) = 24.000
• Nullpunkt definieren (werkstück messen)
• Vorschub (mm/min) und Spindel (U/min) pro Werkzeug in der Tabelle festlegen; maximal 80 % des Herstellerwerts als Startwert.
• Tauchtiefe pro Durchgang konservativ wählen (0,5–1× Werkzeug-Ø) und bei harten Materialien reduzieren.
• Immer vor dem Export mit Vorschau und 3D-Darstellung prüfen – verdeckte Bereiche kontrollieren, Kollisionen erkennen.
• Zum Schluss "als CNC Programm speichern"

Tastenkürzel:

Fräser

Liste alle Fräser, die ich aktuell nutze.

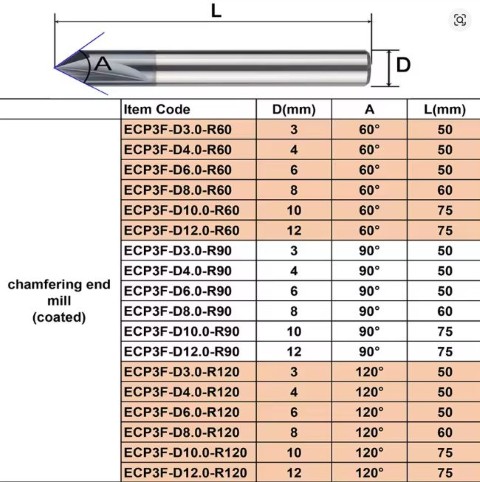

Schaftfräser

• Anwendung: Ideal für präzise Eckrund- bzw. Fasen-Profiles und zum sauberen Entfernen von Graten.
• Bezichung: Eckrundung Fräse Schaftfräser 3-12 mm Entgraten CNC Holz Metall Fräser Anfasfräser Ecke Rund über Bit

Item	Quantity	D(mm)	L(mm)	R	Image

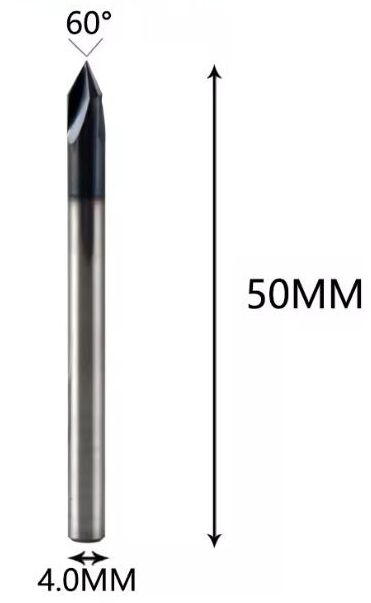

ECP3F-D4.0-R60	2	4	50	60

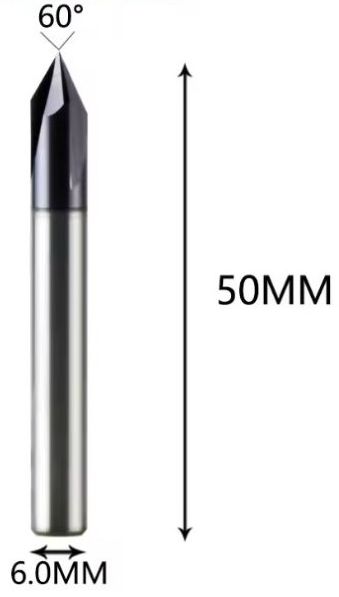

ECP3F-D6.0-R60	2	6	50	60

Kugelkopffräser

• Anwendung: 3D-Kontur- und Flächen-Finishing mittlerer Detailstufe in Holz, Kunststoffen und NE-Metallen; sanftes Glätten von Konturen und Ecken.
• Bezichung: Wolfram-Vollhartmetall-beschichteter Kegel-Kugelkopf-Bit CNC-Fräser Fräser für Holz und Fräser für Metall-Schaftfräser

Item	Quantity	D(mm)	L(mm)	R	L(mm)	Image

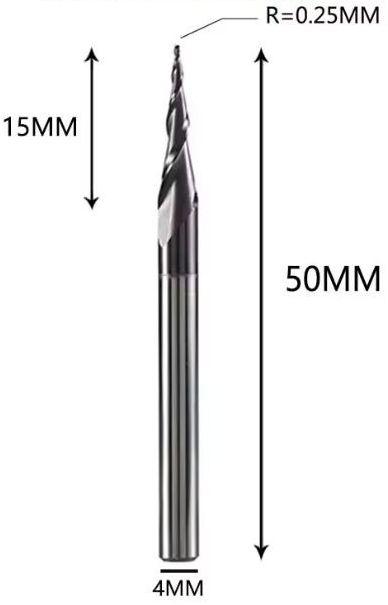

R0.25-15-D4	2	4	15	N/A	0,25

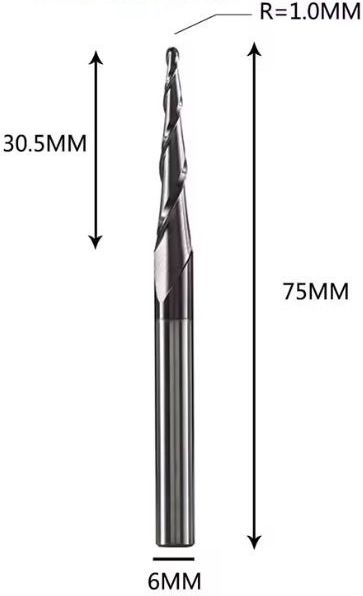

R1.0-30.5-D6	2	6	30	N/A	1,00

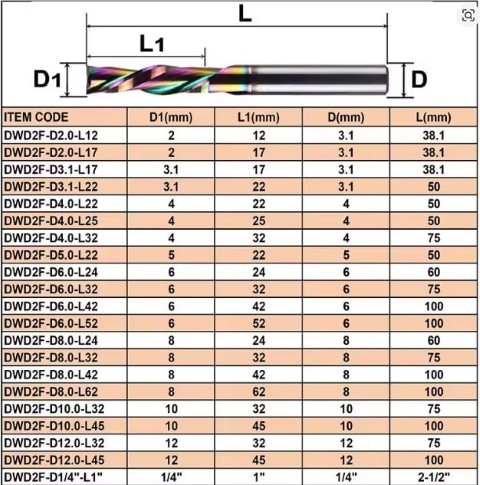

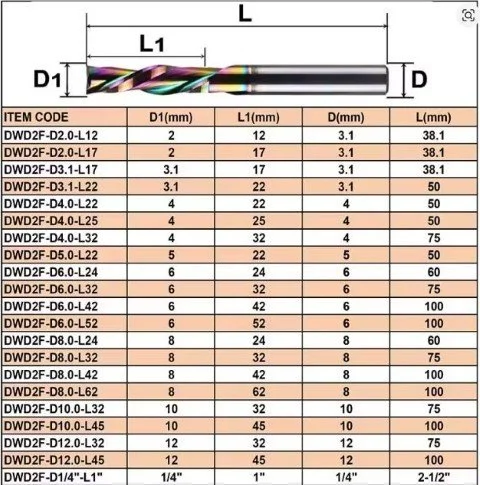

2-schneidiger Spiralfräser

• Anwendung: Universell für Nuten, Taschen und Kantenbearbeitung in Holz, MDF und beschichteten Platten; saubere Spanführung dank Down-Cut.
• Bezichung: DLC-Beschichtung Vollhartmetall-Fräser 3.1 4 6 8 6,35 mm 2-schneidiger Spiralfräser Schaftfräser Holz MDF Down Cut

Item	Quantity	D(mm)	L(mm)	Image

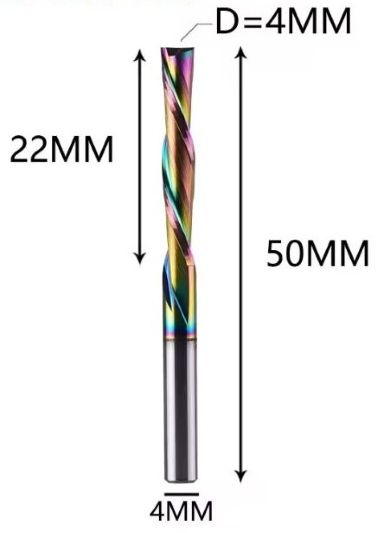

DWD2F-D4.0-L22	2	4	22

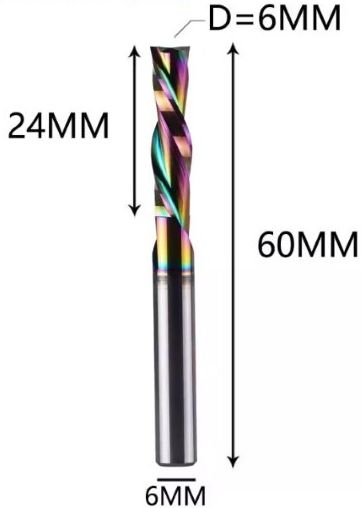

DWD2F-D6.0-L24	2	6	24

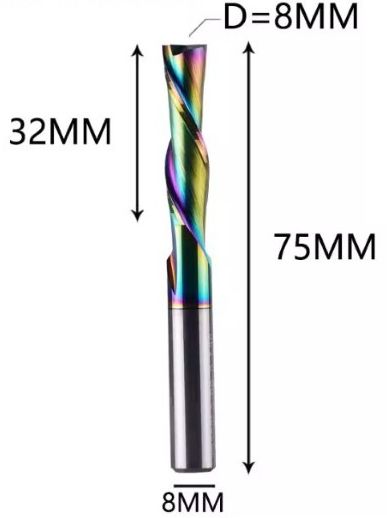

DWD2F-D8.0-L32	2	8	32

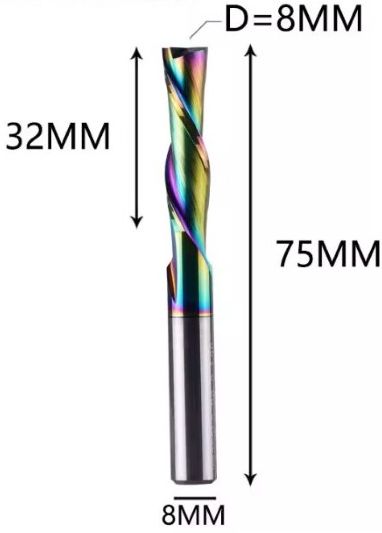

DWD2F-D10.0-L32	1	10	32
NoName	8	3,175	17

4-schneidiger Spiralfräse

• Anwendung: Fein- und Schlichtfräsen von Stahl, Edelstahl, Guss und NE-Metallen – glatte Oberflächen durch hohe Schnittkante/Zahnzahl. In Holz/Kunststoff meiste Schneiden überdimensioniert – besser 2–3-Schneider verwenden.

G Codes

Wichtige G-Codes & HAL-Befehle
